一．安裝說明

1、打開包裝箱，按配件清單清點相關隨機零配件。

2、根據所選用閘機左右向及安裝現場實際情況，確定道閘主機的安裝位置。對非混凝土地基或道閘主機安裝有斜坡的情況，建議砌混凝土地基，并應確保地基與基礎結合牢固，道閘主機機身與水平面垂直度小于1°。

3、根據控制室或崗?fù)さ奈恢?，依?jù)《GB232電器裝置安裝工程施工及驗收規范》中的相關規定鋪設電源線和控制線管（建議電源線和控制線分別穿在不同的線管中）。

4、在道閘主機安裝位置安裝膨脹螺釘（根據清單實際配備的配件確定），將道閘主機固定牢固后，方可使用。

5、用手要把將閘桿搖到水平位置，確定閘桿端部叉桿的安裝位置，并用螺絲將叉桿固定牢固（無叉桿情況無需安裝）。

6、仔細對照接線圖，將電源線和相關控制線接到閘機控制板上，確定無誤后，擰緊調試。

注：以上操作均應在斷電的情況下進行。

二．具體操作

1、線路預埋

　　按客戶的要求將機箱位置定好,如需澆筑混凝土基座可事先完成（基座尺寸大小要比道閘底部外形尺寸大小多出約00-150mm），在機箱固定位置的中心點到控制室或崗?fù)ぶg預埋或開挖電纜線溝,埋放線管，穿入設備所用3X1.5平方毫米電源線和4X0.5平方毫米控制線，確定無誤后，回填混凝土。

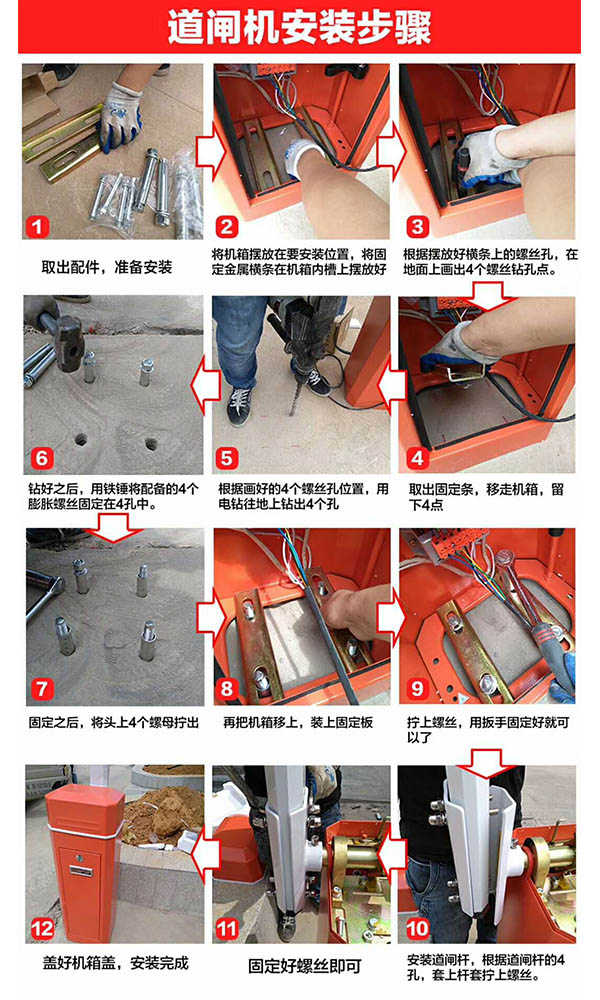

２、固定機箱

將機箱放到固定位置,打開機箱門，松脫固定帽子的螺絲（將機箱門和帽子，小心安放，避免表面刮傷）。然后在機箱底座放置壓板，在壓板孔的位置標志記號，在做好記號的螺釘孔上用鉆頭垂直打孔（16#沖擊鉆頭），深度要符合膨脹螺釘?shù)拈L(zhǎng)度要求。將機箱移至原位，打入膨脹螺釘并緊固，固定牢固。

3、閘桿的安裝

在道閘機箱固定牢固后，便可將閘桿安裝在桿把位置，用配備的螺釘擰緊，并確定閘桿不傾斜。如需安裝叉桿，在調試好垂直，水平狀態后，用手將閘桿搖到水平位置，確定閘桿端部叉桿的安裝位置，并用螺絲將叉桿固定牢固（無叉桿情況無需安裝）。

4、外圍設備的安裝

道閘安裝牢固，并且調試完畢后，可以根據客戶的需要，按道閘控制板接線圖接好機箱線路和相關外圍設備的控制線路，并進行相關的調試。
